Lakovacie kabíny SAIMA

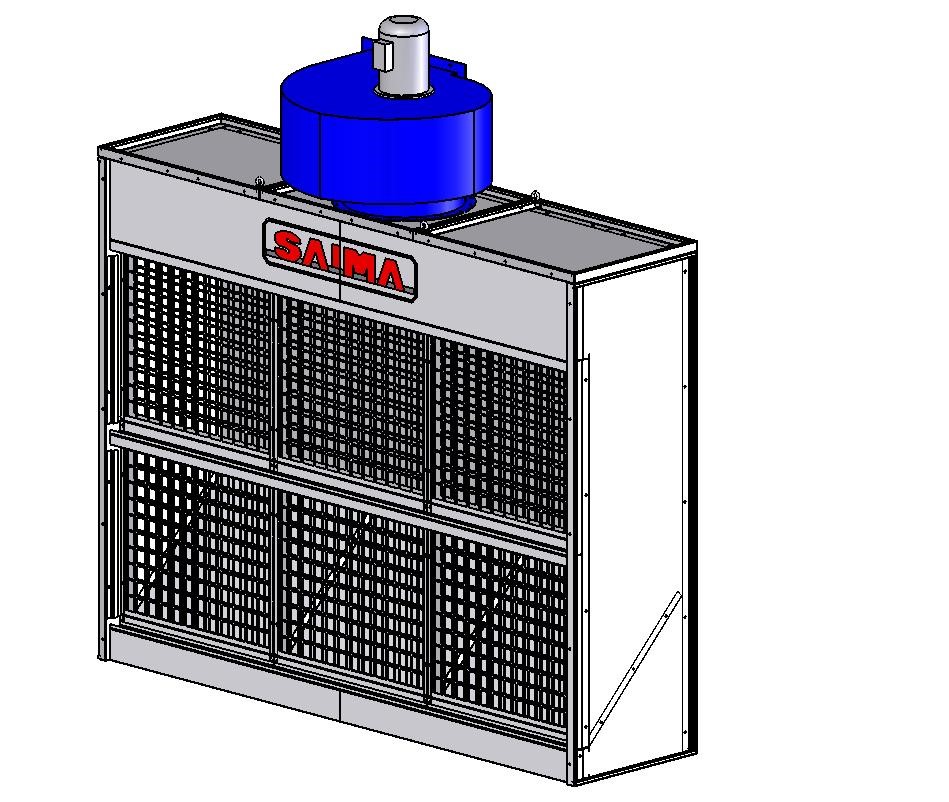

Odsávací stěna model CSE 2

Délka vnitřní/vnější:                            2000/2100 mm

Hloubka vnitřní/vnější:                           800/800 mm

Výška filtru/celková:                           1860/3400 mm

Kapacita vzduchu:                                      7.000 m3

Příkon                                                              1,5 kW

Cena základní model CSE:                            5.040.-

Cena vylepšený model CS:                            6.090.-

Odsávací stěna model CSE 3

Délka vnitřní/vnější:                           3000/3100 mm

Hloubka vnitřní/vnější:                           800/800 mm

Výška filtru/celková:                           1860/3400 mm

Kapacita vzduchu:                                     11.000 m3

Příkon                                                                  3 kW

Cena základní model CSE:                              6.090.-

Cena vylepšený model CS:                             6.720.-

Odsávací stěna model CSE 4

Délka vnitřní/vnější:                              4000/4100 mm

Hloubka vnitřní/vnější:                              800/800 mm

Výška filtru/celková:                              1860/3400 mm

Kapacita vzduchu:                                       14.000 m3

Příkon                                                                     4 kW

Cena základní model CSE:                                 6.275.-

Cena vylepšený model CS:                                8.366.-

Odsávací stěna model CSE 5

Délka vnitřní/vnější:                              5000/5100 mm

Hloubka vnitřní/vnější:                              800/800 mm

Výška filtru/celková:                              1860/3400 mm

Kapacita vzduchu:                                       18.000 m3

Příkon                                                            2 x 2,2 kW

Cena základní model CSE:                                8.366.-

Cena vylepšený model CS:                               9.935.-

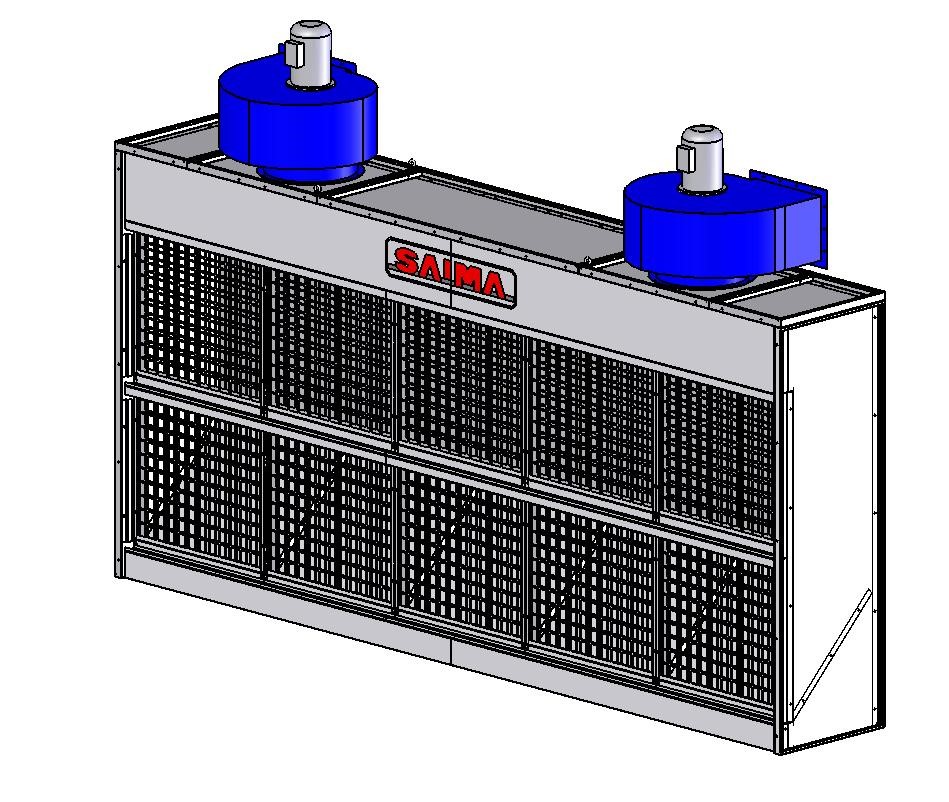

Odsávací stěna model CSE 6

Délka vnitřní/vnější:                               6000/6100 mm

Hloubka vnitřní/vnější:                              800/800 mm

Výška filtru/celková:                              1860/3400 mm

Kapacita vzduchu:                                       22.000 m3

Příkon                                                               2 x 3 kW

Cena základní model CSE:                              10.109.-

Cena vylepšený model CS:                              11.330.-

    (Ilustrační vyobrazení)

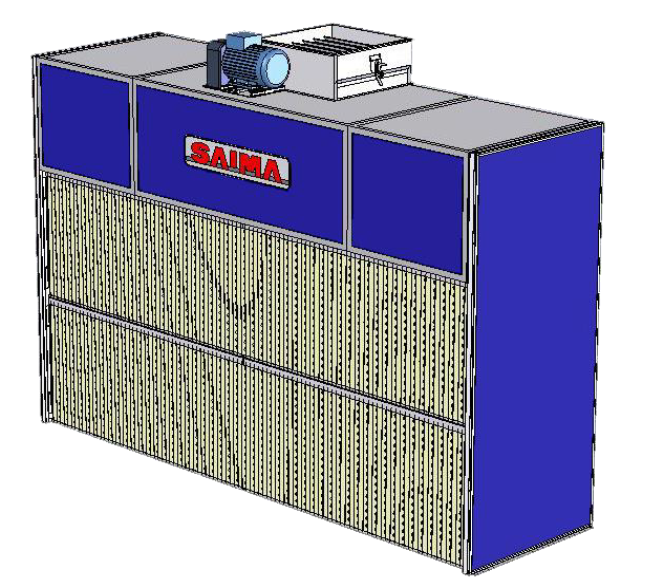

Odsávací stěna model CS – rozměry

Hloubka: 1200/1200 mm

Výška: 1860/3050 mm

CS 2 délka: 2000/2120 mm (motor 1 x 2,2 kW)

CS 3 délka: 3000/3120 mm (motor 1 x 4 kW)

CS 4 délka: 4000/4120 mm (motor 1 x 5,5 kW)

CS 5 délka: 5000/5120 mm (motory 2 x 3 kW)

CS 6 délka: 6000/6120 mm (motory 2 x 4 kW)

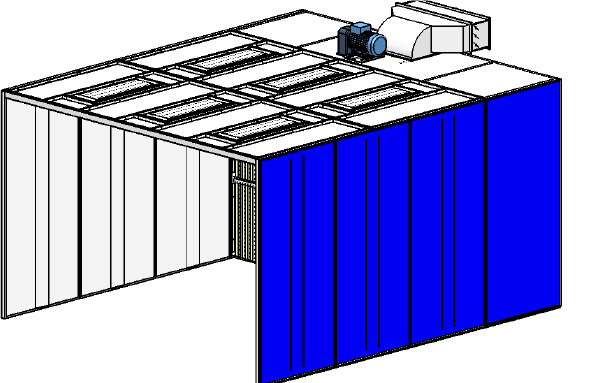

Boční a stropní panely s osvětlením model CSE/CS

(Ilustrační vyobrazení)

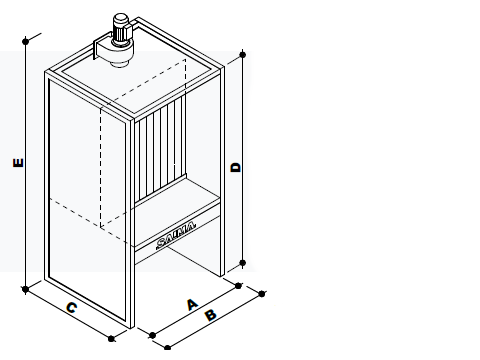

Laboratorní box CL1

Šířka vnitřní/vnější:                    1000/1100 mm

Hloubka vnitřní/vnější:                       1000 mm

Výška filtru/celková:                  2000/2500 mm

Kapacita vzduchu:                               1800 m3

Příkon:                                                   0,25 kW

Klesavá rychlost:                                   0,5 m/s

Cena model CL1:                                    2.092.-

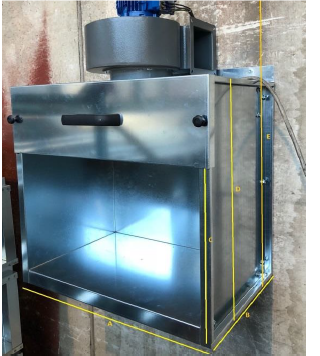

Laboratorní box MINI CL1

Šířka vnitřní/vnější:                               700 mm

Hloubka vnitřní/vnější:                          450 mm

Výška/celková výška:                      450/700 mm

Výška vč. motoru a ventilátoru:          1155 mm

Kapacita vzduchu:                                 1400 m3

Příkon:                                                     0,25 kW

Klesavá rychlost:                                     0,8 m/s

Cena model CL1:                                      1.743.-

Stropní osvětlení 1 ks (dvě trubice) CSE/CS 2

525.-

Stropní osvětlení 1 ks (dvě trubice) CSE/CS 3

525.-

Stropní osvětlení 2 ks (dvě trubice) CSE/CS 4

630.-

Stropní osvětlení 2 ks (dvě trubice) CSE/CS 5

630.-

Stropní osvětlení 3 ks (dvě trubice) CSE/CS 6

840.-

Stropní osvětlení 1 ks (jedna trubice LED) CSE/CS 2

683.-

Stropní osvětlení 1 ks (jedna trubice LED) CSE/CS 3

683.-

Stropní osvětlení 2 ks (jedna trubice LED) CSE/CS 4

945.-

Stropní osvětlení 2 ks (jedna trubice LED) CSE/CS 5

945.-

Stropní osvětlení 3 ks (jedna trubice LED) CSE/CS 6

1.313.-

Boční panely + stropní panel o délce 600 mm pro CSE 2

751.-

Boční panely + stropní panel o délce 600 mm pro CSE 3

866.-

Boční panely + stropní panel o délce 600 mm pro CSE 4

1.040.-

Boční panely + stropní panel o délce 600 mm pro CSE 5

1.155.-

Boční panely + stropní panel o délce 600 mm pro CSE 6

1.271.-

Boční panely + stropní panel o délce 600 mm pro CS 2 (vč. izolace)

1.050.-

Boční panely + stropní panel o délce 600 mm pro CS 3 (vč. izolace)

1.103.-

Boční panely + stropní panel o délce 600 mm pro CS 4 (vč. izolace)

1.155.-

Boční panely + stropní panel o délce 600 mm pro CS 5 (vč. izolace)

1.208.-

Boční panely + stropní panel o délce 600 mm pro CS 6 (vč. izolace)

1.313.-

Válce s aktivním uhlím pro CS 2 (4 x 20 kg)

1.260.-

Válce s aktivním uhlím pro CS 3 (6 x 20 kg)

 1.890.-

Válce s aktivním uhlím pro CS 4 (8 x 20 kg)

2.520.-

Válce s aktivním uhlím pro CS 5 (10 x 20 kg)

3.150.-

Válce s aktivním uhlím pro CS 6 (12 x 20 kg)

3.780.-

Společný popis zařízení:

Model:

CSE 2,3,4,5,6

Konstrukce:

Pozinkovaný plech, spojen konstrukčními vruty/nýty

Izolované panely:

ANO (platí pro CS), celková šířka je 20 mm větší

Ovládací panel:

ANO (vypnuto/zapnuto), IP 54

Rozvaděč:

ANO

Dvojitá filtrace:

A/ Filtr typu PAINT STOP

B/ Skládání kartonový filtr typu SEPA/ANDREAE

Pohon ventilátoru:

Přímé spojení s motorem (platí pro CSE, CL1, mini CL1)

Pohon ventilátoru:

Spojení s motorem pomocí řemenu (platí pro CS)

Regulační klapka:

ANO (platí pro CS)

Možnost instalace válců s

aktivním uhlím

ANO (platí pro CS)

V ceně dále zahrnuto:

·       Dokumentace

·       Výkresová dokumentace

·       Návod k obsluze

Cena nezahrnuje:

·       Montáž a zaškolení obsluhy

·       Dopravu

·       Vývody vzduchotechniky

·       Základové práce

·       Elektrickou přípojku

·       Revize
